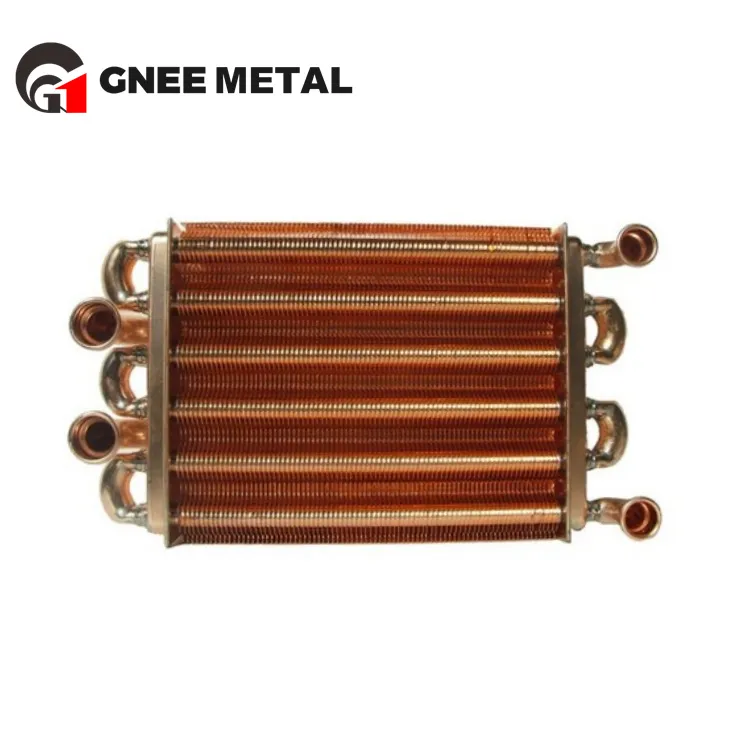

Σωλήνας εναλλάκτη θερμότητας ASTM B111 C12200

Η Gnee Steel (Tianjin) Co., Ltd. είναι ένας από τους πιο επαγγελματίες κατασκευαστές και προμηθευτές χάλκινου σωλήνα εναλλάκτη θερμότητας astm b111 c12200 στην Κίνα, υποστηρίζει επίσης προσαρμοσμένη υπηρεσία. Καλώς ήρθατε να αγοράσετε εκπτωτικό σωλήνα εναλλάκτη θερμότητας astm b111 c12200 για πώληση εδώ από το εργοστάσιό μας. Διατίθενται ποιοτικά προϊόντα και λογικές τιμές.



Το C12200 είναι ένα από τα πιο κοινά κράματα χαλκού που προσδιορίζονται παρακάτωASTM B111καιASME SB111. Είναι ένας χαλκός αποοξειδωμένος{1}}φωσφόρος με ελάχιστη περιεκτικότητα σε χαλκό 99,9%. Η διαδικασία αποξείδωσης αφαιρεί το οξυγόνο από το υλικό, γεγονός που βελτιώνει σημαντικά την απόδοσή του κατά τη συγκόλληση και τη συγκόλληση.



Σε αντίθεση με τον τυπικό χαλκό υδραυλικών εγκαταστάσεων, το C12200 έχει σχεδιαστεί γιακύλιση σωλήνα εναλλάκτη θερμότηταςκαιδιαστολή σωλήνα εναλλάκτη θερμότητας. Παρέχει σταθερά αποτελέσματα σεεξατμιστή σωλήνα κελύφουςκαιu συμπυκνωτής σωλήναεφαρμογές.



Αυτό το κράμα είναι κατάλληλο για:

Εναλλάκτης θερμότητας HVACσυστήματα

Λέβητας εναλλάκτη θερμότηταςμονάδες

Εναλλάκτης θερμότητας αυτοκινήτουκαλοριφέρ και θερμάστρες

Εναλλάκτης θερμότητας αέραπηνία ψύξης



Το C12200 είναι πλήρως συμβατό μεASTM B111 pdfκαιASME SB111 pdfπρότυπα. Διατίθεται και με πιστοποίηση σεEN 12451καιJIS H3300κατόπιν αιτήματος.

Ιδιοκτησία	Αξία
Πρότυπο	ASTM B111 / ASME SB111
Κράμα	C12200 (αποοξειδωμένος χαλκός με φώσφορο)
Περιεκτικότητα σε Cu	Μεγαλύτερο ή ίσο με 99,9%
Περιεχόμενο P	0.015% – 0.040%
Ιδιοσυγκρασία	Ανοπτημένη (O60), τραβηγμένη (H80) ή όπως απαιτείται

Αυτό το υλικό αναγνωρίζεται για την αντοχή του στην ευθραυστότητα του υδρογόνου, το οποίο είναι κοινό πρόβλημα κατά τη συγκόλληση χαλκού που φέρει οξυγόνο-.



Προμηθευόμαστεσωλήνας εναλλάκτη θερμότητας από χαλκόσε μεγάλη γκάμα διαστάσεων. Παρακάτω είναι τα πιο συχνά ζητούμενα μεγέθη.



Κοινές εξωτερικές διαμέτρους:

χάλκινος σωλήνας εναλλάκτη θερμότητας 5/8 ιντσών(15,88 mm)

χάλκινος σωλήνας εναλλάκτη θερμότητας 3/4 ιντσών(19,05 mm)

χάλκινος σωλήνας εναλλάκτη θερμότητας 1 ίντσας(25,4 mm)

χάλκινος σωλήνας εναλλάκτη θερμότητας OD 19mm

χάλκινος σωλήνας εναλλάκτη θερμότητας OD 25,4mm



Εύρος πάχους τοίχου:

0,5mm – 3,0mm ανάλογα με τη διάμετρο και την εφαρμογή



Επιλογές μήκους:

Τυπικό ευθύ μήκος: 6m, 9m, 12m

Εθιμομήκος σωλήνα εναλλάκτη θερμότητας από χαλκόέως 30μ

Διαθέσιμα πηνία για ανόπτηση



Βασικές τεχνικές παράμετροι σχεδιασμού:

Βήμα σωλήνα εναλλάκτη θερμότητας: τυπικά 1,25 × OD, προσαρμόσιμο

Φύλλο σωλήνα εναλλάκτη θερμότηταςανοχή διάτρησης: Συνιστάται H11

Διάμετρος σωλήνα εναλλάκτη θερμότηταςΗ επιλογή εξαρτάται από τον ρυθμό ροής και την πτώση πίεσης



Για μηχανικούς που εκτελούν αυπολογισμός εναλλάκτη θερμότητας χάλκινου σωλήνα, μπορούμε να παρέχουμε καμπύλες θερμικής αγωγιμότητας και συντελεστές πτώσης πίεσης κατόπιν αιτήματος.

Λάβετε προσφορά για χάλκινο σωλήνα εναλλάκτη θερμότητας

Το C12200 καθορίζεται σε πολλούς κλάδους. Ο συνδυασμός θερμικής απόδοσης και εργασιμότητας το καθιστά πρακτική επιλογή για πολλές εφαρμογές μεταφοράς θερμότητας.



Εναλλάκτες θερμότητας κελύφους και σωλήνων

Το C12200 χρησιμοποιείται συνήθως σεεναλλάκτης θερμότητας κελύφους και σωλήνασχέδια, συμπεριλαμβανομένωνεξατμιστή σωλήνα κελύφουςμονάδες. Το υλικό του σωλήνα πρέπει να αντέχει την κύλιση σε φύλλα σωλήνα και τους πιθανούς κραδασμούς. Το C12200 αποδίδει καλά κάτω από αυτές τις συνθήκες.



Εναλλάκτες θερμότητας σωλήνα U

Γιαu εναλλάκτης σωλήνωνκαιu εναλλάκτης δέσμης σωλήνωνσχέδια, το C12200 προσφέρει καλή ικανότητα κάμψης. Μπορεί να διαμορφωθεί σε U-κάμψεις χωρίς να ραγίσει όταν ανόπτεται σωστά.



HVAC και ψύξη

Εναλλάκτης θερμότητας HVACΣυστήματα, συμπεριλαμβανομένων των συμπυκνωτών και των εξατμιστών, που χρησιμοποιούνται συχνάεναλλάκτης θερμότητας χάλκινου σωλήναπηνία.Εναλλάκτης θερμότητας σωλήνων χαλκούείναι η τυπική επιλογή για μονάδες κλιματισμού.



Ηλεκτρικοί και βιομηχανικοί λέβητες

Λέβητας εναλλάκτη θερμότηταςΟι εφαρμογές απαιτούν υλικά που ανθίστανται στη διάβρωση από επεξεργασμένο νερό. Το C12200 παρέχει μεγάλη διάρκεια ζωής σε συστήματα κλειστού-βρόχου.



Αυτοκίνητο

Εναλλάκτης θερμότητας αυτοκινήτουΟι εφαρμογές περιλαμβάνουν πυρήνες θέρμανσης και ψύκτες EGR όπου η θερμική αγωγιμότητα του χαλκού αποτελεί πλεονέκτημα.



Συμπυκνωτές

Συμπυκνωτής εναλλάκτη θερμότηταςΟι μονάδες τόσο σε εμπορικά όσο και σε βιομηχανικά περιβάλλοντα συχνά καθορίζουν το C12200 για την ισορροπία κόστους και απόδοσης.



Μια κοινή ερώτηση από τους μηχανικούς προμηθειών είναι:Χάλκινος σωλήνας εναλλάκτη θερμότητας έναντι ανοξείδωτου χάλυβα – ποιο να επιλέξω;

Η απάντηση εξαρτάται από το περιβάλλον λειτουργίας.

Κράμα	Βασική δύναμη	Περιορισμός
C12200 (χαλκός)	Υψηλότερη θερμική αγωγιμότητα, εύκολο να λυγίσει και να κυλήσει	Περιορισμένη αντίσταση στο θαλασσινό νερό υψηλής-ταχύτητας
C44300 (ναυτικό ορείχαλκο)	Καλή αντοχή στη διάβρωση πρόσκρουσης	Χαμηλότερη θερμική αγωγιμότητα
C68700 (ορείχαλκος αλουμίνιο)	Κατάλληλο για υφάλμυρο νερό	Πιο ακριβό από το C12200
C70600 (κουπρονικέλιο 90/10)	Εξαιρετική αντοχή στο θαλασσινό νερό	Χαμηλότερη θερμική αγωγιμότητα, υψηλότερο κόστος
Ανοξείδωτο ατσάλι 316	Πολύ υψηλή αντοχή σε χλωριούχα	Κακή θερμική αγωγιμότητα



Μια άλλη συχνή σύγκριση είναισωλήνας εναλλάκτη θερμότητας χαλκού έναντι χαλκού-νικελίου. Για καθαρό γλυκό νερό ή συστήματα HVAC κλειστού{1}}βρόχου, το C12200 είναι η πιο οικονομική-επιλογή. Για ψύξη με θαλασσινό νερό,Σωλήνας C70600ήΣωλήνας C71500συνιστάται.



Γιατί να χρησιμοποιήσετε χαλκό σε συστήματα εναλλάκτη θερμότητας;Επειδή η θερμική αγωγιμότητα του χαλκού (περίπου. 400 W/m·K) είναι σημαντικά υψηλότερη από τον ανοξείδωτο χάλυβα (περίπου. 15 W/m·K) ή το χαλικονικέλιο (περίπου. 30-50 W/m·K). Αυτό μεταφράζεται σε μικρότερα αποτυπώματα εναλλάκτη θερμότητας και χαμηλότερες απαιτήσεις ισχύος ανεμιστήρα ή αντλίας.



Πώς να λυγίσετε τον χάλκινο σωλήνα εναλλάκτη θερμότητας

Το C12200 σε ανοπτημένη ιδιοσυγκρασία μπορεί να λυγίσει χρησιμοποιώντας ένα μαντρέλι λυγιστή. Η ελάχιστη συνιστώμενη ακτίνα κάμψης είναι 2,5 × σωλήνας OD. Ο σκληρός-σωλήνας δεν πρέπει να κάμπτεται χωρίς ενδιάμεση ανόπτηση.



Πώς να συγκολλήσετε χάλκινο σωλήνα εναλλάκτη θερμότητας

Το C12200 είναι συγκολλήσιμο με τη διαδικασία TIG. Χρησιμοποιήστε αποοξειδωμένη ράβδο πλήρωσης (ERCu). Η χαμηλή περιεκτικότητα σε οξυγόνο του C12200 αποτρέπει το πορώδες του αερίου κατά τη συγκόλληση.



Κυλιόμενο σωλήνα εναλλάκτη θερμότητας

Κατάλληλοςκύλιση σωλήνα εναλλάκτη θερμότηταςείναι κρίσιμης σημασίας για αρθρώσεις χωρίς διαρροές. Βασικοί συντελεστές:

Τρύπες σωλήνα στοφύλλο σωλήνα εναλλάκτη θερμότηταςπρέπει να είναι καθαρό και εντός ανοχής

Χρησιμοποιήστε έναν διαστολέα κυλίνδρων με ελεγχόμενη ροπή-

Αποφύγετε την υπερ-κύλιση, η οποία μπορεί να λεπτύνει το τοίχωμα του σωλήνα



Διαστολή σωλήνα εναλλάκτη θερμότητας

Γιαδιαστολή σωλήνα εναλλάκτη θερμότηταςσε φύλλα σωλήνων, το C12200 παρέχει καλή ολκιμότητα. Η διαστολή θα πρέπει να εκτελείται για να επιτευχθεί διαρροή-σφιχτός σύνδεσμος χωρίς μείωση του πάχους του τοιχώματος πέρα ​​από τα αποδεκτά όρια.



Χάλκινος σωλήνας εναλλάκτη θερμότητας διάβρωσηπροκαλείται συνήθως από έναν από τους ακόλουθους παράγοντες:

Χαμηλό pH (κάτω από 6,5)

Παρουσία αμμωνίας ή σουλφιδίου

Υψηλή ταχύτητα νερού (πάνω από 2,0 m/s για C12200)

Γαλβανική σύζευξη με πιο ευγενές μέταλλο

Υπό κανονικές συνθήκες λειτουργίας σε καθαρό νερό ή συστήματα HVAC κλειστού-βρόχου,προσδόκιμο ζωής του σωλήνα εναλλάκτη θερμότητας από χαλκόυπερβαίνει τα 25 έτη. Για ανοιχτά συστήματα συνιστάται η τακτική επεξεργασία και παρακολούθηση του νερού.



Πώς να καθαρίσετε τον χάλκινο σωλήνα εναλλάκτη θερμότητας:

Για μαλακή ρύπανση: μηχανικό βούρτσισμα με νάιλον ή ανοξείδωτη βούρτσα

Για σκληρά άλατα: κυκλοφορήστε ανασταλμένο σουλφαμικό ή κιτρικό οξύ

Αποφύγετε το υδροχλωρικό οξύ, το οποίο προκαλεί ταχεία διάβρωση

Ρωτήστε τον μηχανικό μας σχετικά με την επέκταση ή τη συγκόλληση σωλήνα

Τι είναι ο χάλκινος σωλήνας εναλλάκτη θερμότητας;

Ένας χάλκινος σωλήνας εναλλάκτη θερμότητας είναι ένας σωλήνας χωρίς ραφή που κατασκευάζεται σε ακριβείς διαστάσεις για χρήση σε εξοπλισμό μεταφοράς θερμότητας. Μεταφέρει θερμική ενέργεια μεταξύ δύο ρευστών χωρίς να τα αφήνει να αναμειχθούν.



Πώς να καθαρίσετε το σωλήνα εναλλάκτη θερμότητας από χαλκό;

Ο μηχανικός καθαρισμός με σωληνοβούρτσα είναι η πιο κοινή μέθοδος. Για χημικό καθαρισμό, χρησιμοποιήστε ανασταλτικά οξέα σχεδιασμένα για χαλκό. Αποφύγετε το υδροχλωρικό οξύ και τους επιθετικούς χλωριωμένους διαλύτες.



Πώς να λυγίσετε τον χάλκινο σωλήνα εναλλάκτη θερμότητας χωρίς ζημιά;

Χρησιμοποιήστε έναν ανοπτημένο σωλήνα μέτρησης και έναν λυγιστή μανδρελίου. Η ελάχιστη ακτίνα κάμψης πρέπει να είναι 2,5 έως 3 φορές την εξωτερική διάμετρο του σωλήνα. Στηρίξτε σωστά τον σωλήνα για να αποφύγετε τη συστροφή.



Πώς να συγκολλήσετε το σωλήνα εναλλάκτη θερμότητας από χαλκό;

Το C12200 μπορεί να συγκολληθεί χρησιμοποιώντας TIG με ράβδο πλήρωσης ERCu. Καθαρίστε καλά τον σωλήνα πριν από τη συγκόλληση. Χρησιμοποιήστε αποοξειδωμένο χαλκό για να αποφύγετε το πορώδες.



Χάλκινος σωλήνας εναλλάκτη θερμότητας έναντι ανοξείδωτου χάλυβα – ποιος διαρκεί περισσότερο;

Ο ανοξείδωτος χάλυβας διαρκεί περισσότερο σε διαβρωτικά περιβάλλοντα όπως το θαλασσινό νερό ή τα υγρά χαμηλού pH-. Ο χαλκός διαρκεί περισσότερο σε καθαρό νερό και σε συστήματα κλειστού-βρόχου, ενώ παρέχει πολύ καλύτερη μεταφορά θερμότητας.



Χάλκινος σωλήνας εναλλάκτη θερμότητας έναντι χαλκού - ποιο είναι καλύτερο;

Το Cupronickel (C70600, C71500) είναι καλύτερο για το θαλασσινό νερό. Ο χαλκός (C12200) είναι καλύτερος για εφαρμογές γλυκού νερού, HVAC και λέβητα. Ο χαλκός έχει επίσης υψηλότερη θερμική αγωγιμότητα και χαμηλότερο κόστος υλικού.



Γιατί να χρησιμοποιήσετε χαλκό στον εναλλάκτη θερμότητας αντί για άλλα μέταλλα;

Ο χαλκός προσφέρει τον καλύτερο συνδυασμό θερμικής αγωγιμότητας, εργασιμότητας και κόστους για εφαρμογές καθαρού νερού και ψυκτικού μέσου. Κανένα άλλο κοινό υλικό δεν ταιριάζει με την απόδοση μεταφοράς θερμότητας του χαλκού σε αυτά τα περιβάλλοντα.



Ποιο είναι το προσδόκιμο ζωής του χάλκινου σωλήνα εναλλάκτη θερμότητας;

Σε σωστά συντηρημένα συστήματα κλειστού-βρόχου, τα 25-30 χρόνια είναι τυπικά. Σε ανοιχτούς πύργους ψύξης με κακή επεξεργασία νερού, μπορεί να συμβεί διάβρωση εντός 3-5 ετών.



Τι προκαλεί τη διάβρωση του χάλκινου σωλήνα εναλλάκτη θερμότητας;

Συνήθεις αιτίες: χαμηλό pH (<6.5), high dissolved oxygen, ammonia, sulfides, high water velocity, or galvanic corrosion from dissimilar metals.



Έχετε χάλκινο σωλήνα εναλλάκτη θερμότητας προς πώληση σε μικρές ποσότητες;

Ναί. Υποστηρίζουμε τόσο μικρές ποσότητες επισκευής όσο και μεγάλες παραγγελίες OEM. Η ελάχιστη ποσότητα παραγγελίας εξαρτάται από το μέγεθος και την ιδιοσυγκρασία. Επικοινωνήστε μαζί μας με τις απαιτήσεις σας.



Μπορείτε να παρέχετε C12200 σε EN 12451 ή JIS H3300;

Ναί. Ενώ τα ASTM B111 και ASME SB111 είναι τα κύρια πρότυπά μας, μπορούμε επίσης να παρέχουμε πιστοποίηση για το EN 12451 ή το JIS H3300 κατόπιν αιτήματος.



Ποια είναι η διαφορά μεταξύ του ASTM B111 και του ASME SB111;

Το ASME SB111 είναι η έκδοση κωδικού ASME του ASTM B111. Περιλαμβάνει πρόσθετες απαιτήσεις διασφάλισης ποιότητας και πιστοποίησης για εφαρμογές δοχείων πίεσης. Για εναλλάκτες θερμότητας με κέλυφος και σωλήνα με κωδικοποίηση ASME-, απαιτείται SB111.

Επικοινωνήστε με την ομάδα πωλήσεών μας για τιμές και διαθεσιμότητα



Η κακή συσκευασία καταστρέφει ακόμη και τον καλύτερο χάλκινο σωλήνα εναλλάκτη θερμότητας. Ως επαγγελματικό εργοστάσιο χάλκινων σωλήνων εναλλάκτη θερμότητας που εξυπηρετεί χάλκινο σωλήνα εναλλάκτη θερμότητας στις Η.Π.Α., την Ευρώπη, τα Ηνωμένα Αραβικά Εμιράτα, τη Σαουδική Αραβία και την Ινδία, ακολουθούμε τα πρότυπα συσκευασίας εξαγωγής στρατιωτικού-βαθμού για να διασφαλίσουμε μηδενική ζημιά κατά τη θαλάσσια ή αεροπορική μεταφορά.



Η τυπική μας διαδικασία συσκευασίας:

Στάδιο συσκευασίας	Υλικό / Μέθοδος	Σκοπός
Ατομική προστασία σωλήνα	Αντισκωριακό χαρτί VCI + πλαστικά ακραία καπάκια	Αποτρέπει την υγρασία, τη σκόνη και τις γρατσουνιές στις εσωτερικές επιφάνειες του εναλλάκτη θερμότητας από χαλκοσωλήνες.
Ομαδοποίηση	Νάιλον ιμάντες + ξύλινοι αποστάτες	Διατηρεί τα μεγέθη του χάλκινου εναλλάκτη θερμότητας OD 19mm, 1 ίντσας ή 5/8 ίντσας οργανωμένα και χωρίς κραδασμούς-.
Φράγμα υγρασίας	Παχύ περιτύλιγμα μεμβράνης PE (θερμικά-συρρικνωμένο)	Αποκλείει την υγρασία κατά τη διάρκεια μακρινών θαλάσσιων ταξιδιών σε χάλκινο σωλήνα εναλλάκτη θερμότητας στη Γερμανία ή στη Σαουδική Αραβία.
Εξωτερική συσκευασία	Εξάγετε-θήκες από κόντρα πλακέ ποιότητας ή χαλύβδινα-ξύλινα κιβώτια με ταινίες	Αντέχει στο στοίβαγμα και τον τραχύ χειρισμό. Κάθε κιβώτιο φέρει ετικέτα με αριθμό PO, κράμα (π.χ. SB111 C70600) και ποσότητα.
Απόδειξη με έγγραφα	Λίστα συσκευασίας + Πιστοποιητικό δοκιμής μύλου (MTC) επισυνάπτεται εξωτερικά	Υποστήριξη εκτελωνισμού για συνεργάτες αποθεμάτων και διανομέων χάλκινων σωλήνων εναλλάκτη θερμότητας.

Για παραγγελίες U-Bundle:Ο εναλλάκτης θερμότητας σωλήνα U και ο εναλλάκτης θερμότητας δέσμης σωλήνων U τοποθετούνται σε ειδικές χαλύβδινες ράβδους μέσα στο κιβώτιο για την αποφυγή παραμόρφωσης της ακτίνας κάμψης.



Τύπος Εξοπλισμού	Προδιαγραφές / Δυνατότητα	Επιπτώσεις στην ποιότητα
Οριζόντια γραμμή συνεχούς χύτευσης	Χωρητικότητα 10 τόνων	Παράγει ομοιογενή σωλήνα από κράμα χαλκού για μπιγιέτες εναλλάκτη θερμότητας με μηδενικό πορώδες.
Τρεις-Μύλος τρυπήματος σε ρολό	Έως 60mm OD	Έλεγχος πάχους τοιχώματος ακριβείας για πάχος τοιχώματος σωλήνα εναλλάκτη θερμότητας έως 0,5 mm.
Κρύος πάγκος σχεδίασης	5 κληρώσεις στη σειρά	Επιτυγχάνει αυστηρές ανοχές σε χάλκινο μήκος σωλήνα εναλλάκτη θερμότητας και διάμετρο σωλήνα εναλλάκτη θερμότητας.
Γραμμή ισιώματος & κοπής	CNC σερβο-ελεγχόμενο	Δωρεάν κοπή{0}}για χάλκινο σωλήνα εναλλάκτη θερμότητας 3/4 ιντσών και 1 ίντσας σε ακριβή μήκη έργου.
U-Καμπτική μηχανή	Τύπος μανδρελιού CNC	Παράγει συμπυκνωτή u tube και εναλλάκτη θερμότητας δέσμης U tube χωρίς τσάκιση ή ωοειδή.
Δοκιμαστικό ρεύματος	NDT (Μη-Οι καταστροφικές δοκιμές)	Επιθεώρηση 100% του σωλήνα C70600 και του σωλήνα C71500 για τρύπες ή ρωγμές σύμφωνα με τα πρότυπα pdf ASTM B111.
Υδροστατικός ελεγκτής	Έως 200 bar	Επικυρώνει την διαστολή του σωλήνα εναλλάκτη θερμότητας και την ακεραιότητα κύλισης του σωλήνα.
Φασματόμετρο	Οπτική εκπομπή (OES)	Επιβεβαιώνει τη χημική σύνθεση των βαθμών ASME SB111, EN 12451 και JIS H3300 σε κάθε παρτίδα.



Οι πιστοποιήσεις και η συμμόρφωσή μας:

Πλήρης ιχνηλασιμότητα ASTM B111 pdf και ASME SB111 pdf.

Σύστημα διαχείρισης ποιότητας ISO 9001:2015.

Αποδεκτή-επιθεώρηση τρίτου μέρους: SGS, BV, Lloyds ή TUV.

Διατίθενται αναφορές δοκιμών προσδόκιμου ζωής του σωλήνα εναλλάκτη θερμότητας κατόπιν αιτήματος.
